HYDG-6 导管扭转强度测试仪

导管扭转强度测试仪，主要用于评估各类医用导管在受到扭转力作用下的耐

久性和稳定性，确保导管在实际应用中能够承受住复杂多变的生理环境和手术操

作带来的挑战。

一、设备工作原理：

导管扭转强度测试仪的工作原理主要基于扭转力矩和扭转角度的测量。在测

试过程中，将待测导管固定在测试仪的夹具上，通过高精度电机施加一定的扭转

力矩，使导管产生扭转变形。同时，测试仪会实时记录扭转力矩和扭转角度的变

化，并通过计算得出导管的扭转强度。该试验机配有专用软件支持扭转圈数设定、

扭矩转速设定及最大扭矩值设定三种模式。可实现轴向张力恒定控制，支持循环

扭转测试。计算机控制系统对试验过程的控制和数据处理符合相应国家标准的要

求、试验报告多样化如曲线图、EXECEL、文本文件等方式。

可测扭矩和扭角值（增加专用电子扭转计后可对试样进行小角度测量，实现

切变模量 G 的试验）。全部试验操作可在试验机上通过试验软件完成。实现试验

数据的自动采集、存储和处理，试验结果可由打印机输出。

二、产品构成：

该导管扭转强度测试仪主要由高精度伺服驱动单元、精密传感采集单元、闭

环运动控制单元及数据采集分析软件系统四大核心模块构成。其中，高精度驱动

单元可输出稳定、可控的扭转动力，为试样扭转试验提供精准的动力输入，保障

试验过程的速率稳定性与运动均匀性；精密传感单元可实时、连续采集试验过程

中的各类力学与运动参数，精准捕捉扭矩、扭转角度等关键参数的动态变化数据，

实现全过程高精度信号采集，扭矩传感器可更换位置避免受到侧向力及适用不同

试验工况。

设备控制系统可依据预先设定的试验工艺参数，实现试验流程的自动化闭环

调控，，有效保障试验过程的规范性、测试数据的准确性与试验结果的可重复性。

配套专业测控软件可对系统采集的原始试验数据进行滤波、运算、分析等专业化

处理，自动生成标准化扭转力学性能曲线，完成试样力学性能研判与失效特征分

析，并输出完整规范的试验报告，可为导管产品结构优化、性能研发及临床应用

评估提供可靠、科学的数据支撑。

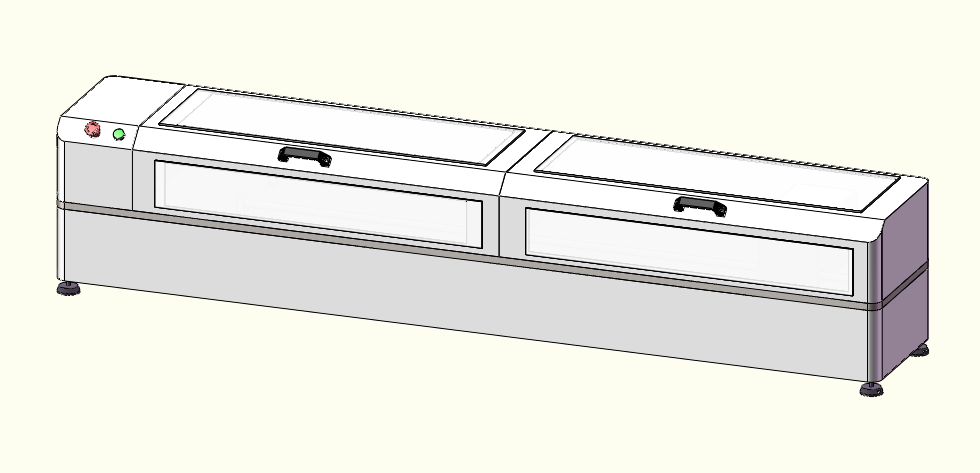

1 试验主机：采用卧式结构，高精度光轴导轨+滑块，刚性好，精度高。

2 传动系统：由高性能电机及其配套驱动器、高效率减速系统等组成。

3 测力系统：由高精度扭矩传感器、美国 AD 芯片等组成。

4 控制系统：试验力测量控制系统由高精度扭矩传感器、测量放大器、A/D 转换、

稳压电源等组成，通过各种信号处理，实现计算机显示、控制及数

据处理等功能。

5 安全保护装置：满量程过载保护、过流保护、过压保护等。

三、技术参数:

1. 样式：卧式

2. 传感器量程：6N·m，精度：0.5%

3. 试验机级别：0.5 级

4. 扭矩显示分辨率：0.0001N·m

5. 试验力示值相对误差：＜±0.5%

6. 扭转附具：三爪卡盘

7. 测试仪水平方向测试距离： 1800mm，可调节水平测试距离。

8. 扭矩转速：300rpm

9. 扭转无圈数限制

10. 保护功能：试验机有过载保护功能

11. 供电电源：220V，750W,50Hz

四、配置清单：

1. 扭转卧式主机一台；

2. 伺服电机一台；

3. 试验机手控盒一套

4. 高精度重型直线导轨一套;

5. 高精密减速系统一套；

6. 高精度双向扭矩传感器一只；

7. 高精度拉压载荷传感器一只，传感器量程 500N，精度 0.5%；

8. 基于 Windows 操作系统的计算机控制软件 一套

9. 数据处理设备 1 套

10. 电源线、数据线各一根；

11. 地脚螺栓一套；

12. 专用扭转夹具一套，可夹持直径 0.2mm~50mm；

13. 说明书、合格证、装箱单各一份
