微机控制三轴疲劳试验机

HYYW-5000E 三轴疲劳试验机试验机采用伺服电机+砝码组合加载技术方案，以直

线伺服作动器作为主动力源，配合精密砝码系统实现高精度、高稳定性的轴向载荷加

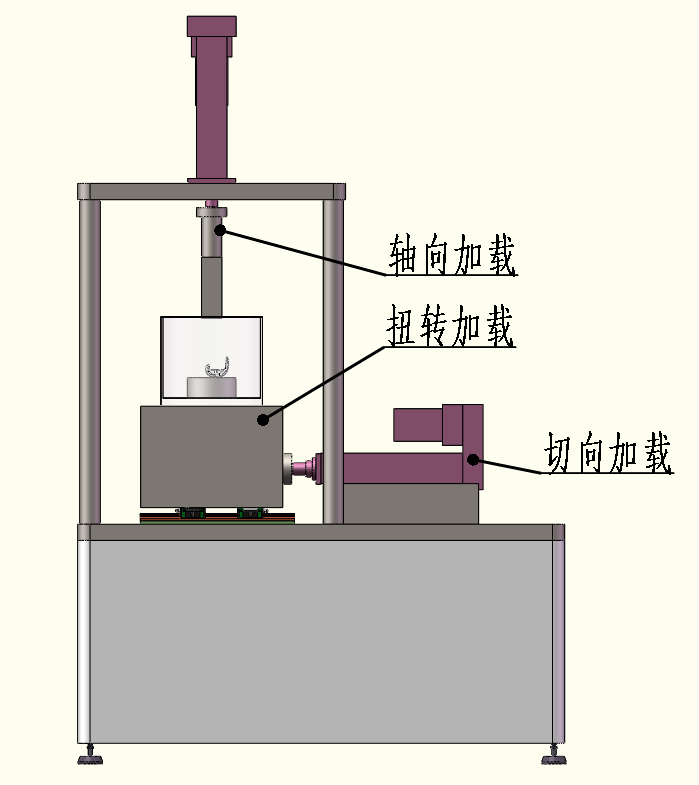

载。系统集成了三轴独立控制单元，可同时实现轴向加载、切向加载和旋转扭矩加载

的协调控制，完全满足活动衬垫膝关节假体在循环载荷下的力学性能评估需求。

本设备专为医疗器械检测机构、科研院所及人工关节生产企业设计，广泛应用于

骨科植入物的动态疲劳性能测试、摩擦磨损评估及可靠性验证。设备采用无油源电动

伺服作动器驱动技术，运行过程清洁环保，无需液压油、冷却水等辅助设施，安装方

便，维护成本低。该系列试验系统在研制过程中吸取了国际先进的电动伺服驱动技术，

结合国内用户的实际使用状况设计而成，整机性能与国际先进产品技术水平相当。

适用标准

ASTM F2722-21《活动衬垫膝关节胫骨基座旋转限位》

ASTM F2723-21《活动衬垫膝关节胫骨托/衬垫抗动态分离》

ASTM F2724-21《活动衬垫膝关节关节脱位评价》

其他骨科植入物相关测试标准（可选扩展）

设备性能

1. 高精度加载控制

设备采用三轴独立闭环控制方案，各加载通道均配置高精度动态力传感器和位移

传感器，载荷精度 0.5%、位移精度 0.5%，远超 ASTM 标准中±2%的精度要求，确保试

验数据的准确性与可重复性。

2. 动态性能

轴向加载：最大动态力值 3kN，

切向加载：最大动态力值 2kN，位移范围±50mm，速度调节 0~10mm/s

加载：最大扭矩 25Nm，角度范围±45°

3. 频率响应范围：频率范围覆盖 0.5~3Hz，

4. 精确环境模拟：温控系统可实现 37℃±2℃的恒温控制，配合溶液循环装置和漏液

监测保护，准确模拟人体生理环境下的测试条件，符合 ASTM 标准对润滑条件的严格

要求。

5. 控制软件：内置 ASTM F2722/F2723/F2724 三项标准的全套测试模板，一键调用即

可开始测试；软件具备 PID 参数自动鉴定功能，大幅降低操作难度，提高试验效率和

稳定性。
