HYMW-2高频往复旋转摩擦试验机

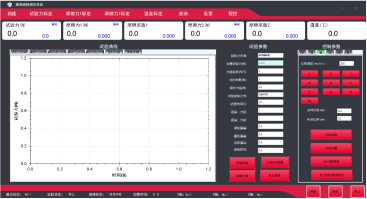

本试验机用于材料、材料表面涂层和零部件表面的摩擦磨损性能测试。能提供较宽的载荷范围和旋转速度。可进行球－盘、销－盘的不同摩擦副的试验，由计算机自动检测出在不同的摩擦方式下，所有的被测参数，摩擦系数、摩擦力、载荷和转矩都可以在试验进行中被测量，并以数据、图形的方式同步显示。安装环境控制系统可调节试验温度及环境气氛下试验。

该仪器可广泛应用于材料表面加工工艺的研究，材料的失效与可靠性的评价，工业产品质量检验及控制。本装置设有自动停机保护，操作简便，测量精度高。

一、 主要技术指标

技术参数

试验载荷范围 10～300N（自动加载） 精度：0.5％ F.S

试验转速可调 5～3000rpm (无极调速)

试验往复频率 0-20HZ（配件可用于往复摩擦试验）

往复行程 1-20mm

X 轴移动距离可调 3～25mm

Z 轴升降高度可调 0～100mm

摩擦直径可调 Φ6～Φ40mm

上试样尺寸范围 Ф3～Ф6mm 球或销、销长度 10～15mm (可根据用户要求加工)

摩擦力测量范围 ≦100N

摩擦系数测量精度 0.2％F.S

环境箱温度：    室温~300℃

摩擦力测量范围：    0~100N

摩擦系统测量精度： 0.2％ FS    (满量程)

摩擦环境（液态）：环境盒（不锈钢或四氟乙烯）

外形尺寸mm：900*500*700

重量：100kg

二、 模块配置（标配一种模块）

1、往复模块

l样品尺寸：(8～35)×(8～60)×(1.5～12)(mm×mm×mm)

l   往复次数：不限

l   行程：1～20mm

l   频率：0～30Hz

（备注：行程与频率选择：频率2Hz，行程不超过10mm；频率10Hz，行程不超过5mm；频率30Hz，行程不超过3mm；干摩擦试验时，载荷不超过100N）

2、旋转模块

l    样品尺寸：Φ10～Φ53mm

l样品厚度：2～10mm

l旋转半径：3～20mm

l试验转速：10～1000 r/min 精度±1r/min

四、验收、安装、调试及培训

1、验收

1.1设备先进行预验收，然后再进行验收。预验收在供货方进行，验收在订货方进行。

1.2验收标准:按使用说明书及协议书作为验收依据。

2、安装调试

设备到达后，订货方在供方指导下完成初步拆箱、安装，由供方上门安装、调试（一次）。

3、人员培训

供货方上门对订货方人员进行技术培训（与安装、调试共计一次），做到培训者能掌握试验机操作、调整和基本故障排除；后期新人员培训由供方视频指导（提供收费上门培训）。

六、质量保证

试验机正式交货之日起一年内，供货方对产品出现的各类故障，及时免费维修服务；对非人为造成的各类零件损坏，及时免费更换。保修期外产品出现的问题，只收取元器件成本费用。终生服务。
