载荷压缩试验夹具（ASTM D6641)

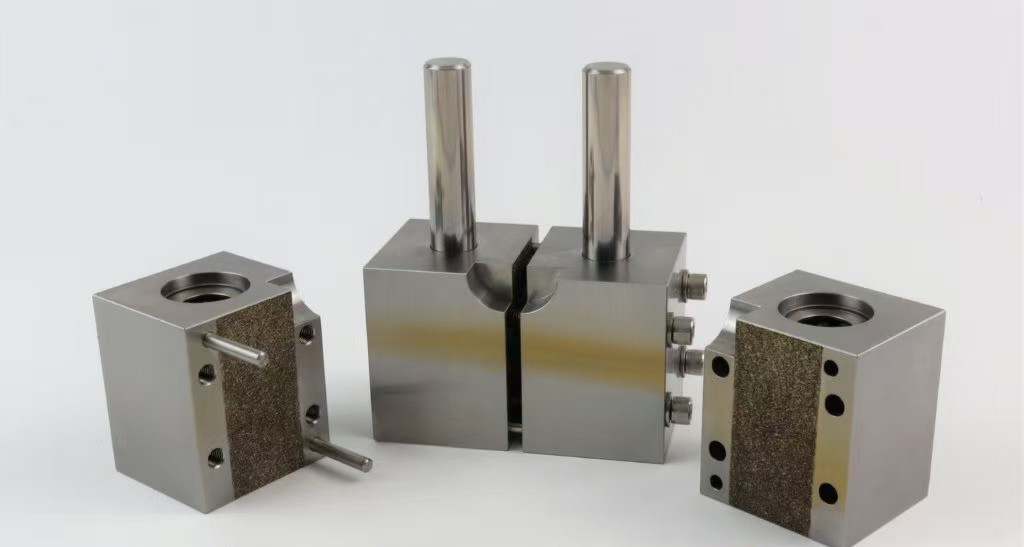

如图 1 所示，CLC 固定装置由两对钢块组成，每对钢块用四个螺栓夹紧。安装时，5.5 英寸长试样的两端与块的两端齐平。钢块的夹持面宽 1.2 英寸，用于测试标称宽度为 1 英寸的试样。

如图2所示，这些抓取表面涂有碳化钨颗粒，以增强摩擦力，从而允许向试样传递更高的剪切载荷。 而且由于这些表面相对光滑（100砂粒），它们不会损坏试样的表面。这就允许在许多应用中使用未经打磨的试样，这在试样制作成本方面是一个主要优势。

通过调整螺栓扭矩，可以控制试样的端部载荷和剪切载荷的比例，也就是说，可以实现组合载荷。这样就可以成功地测试出比纯粹的端部载荷更强的材料（避免端部破碎），而比纯粹的剪切载荷更小的夹持力（降低夹持引起的应力集中）。

夹具块还可以防止试样的严重弯曲。直线轴承中的两根校准杆用于保持上下两对夹具的对齐，直线轴承消除了校准杆的摩擦力。一面的圆形凹槽为边缘安装的延伸仪提供了间隙，如果使用的话。另外，也可以在试样的一个或两个面上使用粘合应变计。

装好试样的夹具不受约束地放在试验机的平坦底座上，由安装在试验机十字头的平压板直接在其顶面加载。
