复合材料剪切试验夹具

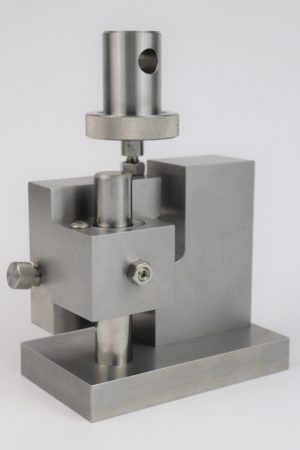

标准试样（如图 1 正视图所示）长 3 英寸，宽 0.75 英寸，厚度可达 0.50 英寸。通常使用的试样厚度约为 0.1 英寸。如果需要，该夹具还可以容纳更短更窄的试样。 试样的每个边缘都加工有一个 90° 缺口，缺口区域的试样表面可以安装一个应变计来监测剪切应变。标准的 ±45° 双轴应变计或特殊的通常使用量具。在安装试样时，用手指抬起从试样下端缺口下方的夹具中伸出的小直径杆（图1中的正面照片），以使试样从左到右居中。试样被推到夹具的平坦背面，使其前后定位。锥形楔子不是用来夹紧的；它们可以用手指旋钮调节，以适应宽度略有不同的试样。可以提供不同厚度的楔子，以适应这个小范围的厚度变化之外的试样。

夹具的移动部分包括一个线性球套（见图1的后视图照片），它在安装在夹具底部的硬化钢垂直柱上移动。这个球轴承消除了导柱的束缚，并将摩擦阻力降到最低。轴承的贴合度可以通过夹具移动部分背面的螺丝和锁紧螺母来调整。

使用时，夹具无约束地直接放在试验机的底座上。如图 2 中标准尺寸夹具所示，夹具上有一个直径为 1.25 英寸的标准螺柱，带锁环和直径为 0.50 英寸的十字销孔，螺纹连接到夹具的移动半部分。所需的任何特殊适配器 附上 这个螺柱适用于正在使用的特定测试机器，适配器钉在螺柱上，并通过夹具提供的锁环固定。

图 2 显示了一个特殊夹具的例子。左边的小夹具基本上是标准夹具的四分之一比例模型，设计用于测试长 20 毫米、宽 5 毫米、厚 5 毫米的试样。右边是标准尺寸的夹具，以作比较。我们还为客户制作了比标准更大的特殊夹具。

图2:四分之一尺度剪切夹具（左）。 和 标准夹具（右）。

图3显示了一个为高温测试设计的特殊夹具。这个夹具是由镍制成的。 超合金 可在高达 1500ºF (815ºC) 的温度下使用。由于没有能够在如此高温下工作的球衬套，因此夹具的右半部分在一个大直径、紧密配合的校准柱上移动。此外，由于该夹具通常在高温炉中使用，因此夹具底部有一个螺纹孔，用于连接到支撑柱上，顶部有一个螺纹螺栓，用于连接。

图 3: 镍 超级合金  用于1500°F (815°C)的剪切试验夹具
