短梁剪切试验--试验方法（以常见的短梁剪切夹具为例）

短梁剪切试验试验方法（以常见的短梁剪切夹具为例）

一、试验准备

1. 试样要求

试样的长度、宽度、厚度需严格按照相关标准（如ASTM D2344、GB/T 3856等）加工，确保尺寸公差在允许范围内，否则会影响试验结果的准确性。试样表面应平整、无划痕、裂纹、气泡等缺陷，以免在试验过程中因应力集中提前破坏，导致试验结果失真。

2. 设备检查

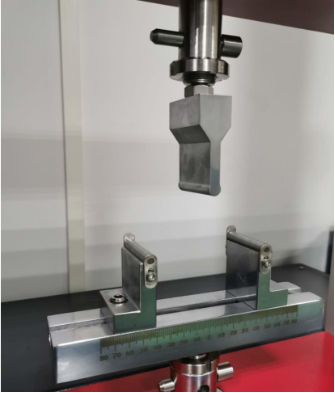

确认万能试验机（如下图中的山东华研复合材料试验机）运行正常，力值、位移传感器校准有效；短梁剪切夹具安装牢固，部件无磨损、变形。

二、试验步骤

1. 将试样放置在夹具的两个支座上，确保试样轴线与支座轴线平行，试样宽度方向与支座接触均匀，无偏载。

2. 在试验机控制系统中设置试验速度、试验模式，并设置力值、位移的测量精度。

3. 检查试样与夹具的接触状态、试验机运行是否平稳，若有异常及时调整。

4. 启动试验机，使压头以设定速度向试样加载，直至试样发生剪切破坏，记录加载过程中的力-位移曲线。

5. 试验结束后，取出破坏后的试样，清理夹具。

  三、数据处理与结果分析

分析力-位移曲线，结合试样破坏形式（如剪切面是否符合预期、是否存在其他破坏模式），判定试验结果的有效性；若试样破坏位置偏离剪切区（如在支座处断裂），试验结果无效，需重新测试。

四、注意事项

不同材料（如复合材料、金属、塑料等）的短梁剪切试验需遵循对应行业标准（如复合材料参考ASTM D2344），确保试样尺寸、加载速率、夹具形式等符合标准要求。
