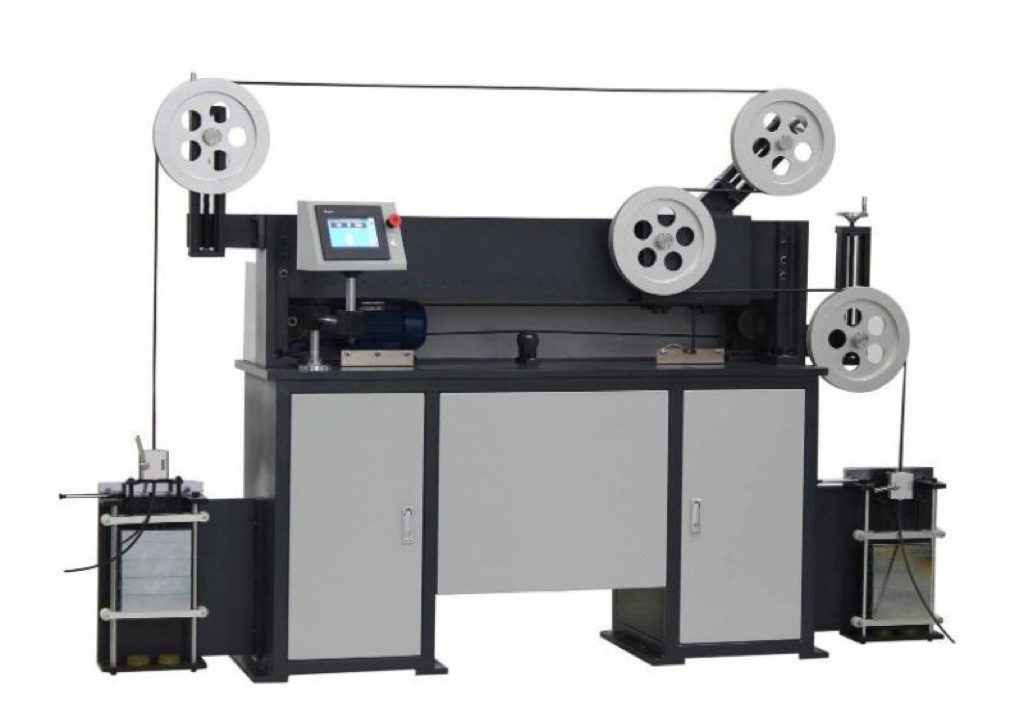

GQR-100光缆曲绕试验机

（1） 设备型号、名称：

   GQR-100光缆曲绕试验机

 　（2） 设备用途：

  　本设备适用于测试光缆承受反复曲绕的能力，通过施加反复曲绕力，对于合格的光缆要求光纤不断裂，光纤的衰减变化不超过光缆产品详细中规定的值，光缆护套不开裂，缆芯元构件不损坏。

  （3） 设备组成：

 　　1）曲饶主机部分 1套

  　2）夹具 1套

  　3）砝码 1套

　4)电气控制系统（包括PLC模块） 1套

  　5）电控箱 1套

　6）触摸屏 1台

 　（4） 主要技术参数：

  　1） 曲绕行程：1000mm，往返行程自动控制;

  　2） 滑轮总成：φ200mm、φ250mm、φ300mm各4只，根据光缆试验要求自行调整；

  　3） 重锤重量：预张力重锤两组，27.5kg/组。每组配置砝码托架（5kg）、4只5kg砝码、１只

 　 ２.5kg砝码，根据光缆试验要求自行添加调整；

 　4） 移动速度：小车移动250～350mm/s；

　　5） 曲绕次数：1～9999次，可任意设置；

  　6） 曲绕次数自动记录，运行至设置次数自动终止试验。

　（5） 性能特点：

 　　试验机主要用于光缆曲饶性能试验，包括型式试验和出厂试验，以确定光缆承受曲饶的能力。光缆曲饶试验机主要由机架、滑动导轨、砝码吊架、电机减速机、砝码和弯曲心轴.

 　（弯曲半径有100mm、125mm、150mm）、电控箱等组成。曲饶试验机曲饶的原理为试样两端固定加载预紧力。

 　设备安装试样时，注意砝码架的位置，起始状态为：左侧的砝码架为提起状态，右侧的砝码架为落下状态。

 　光缆夹具芯块须根据光缆直径大小选择，放入光缆夹具夹具本体后，再旋紧夹紧手柄即可夹紧光缆。光缆夹紧时，若对应的光缆比光缆夹具芯小时，可在光缆上缠些布头之类的东西，即可夹紧。

 　　电控说明：试验机由PLC与触摸屏控制，界面友好，操作简单，设置方便。本试验机驱动部分采用台达变频器，它有过压、欠压、过流、过热、等保护功能。控制面板上的急停开关

　　用于意外情况或需紧急停止时使用，将其拍下有效，需恢复时按箭头方向向右旋起。恢复时时间间隔请在30S以上。

  （6） 安装环境：

    l 室内温度要求：10℃-40℃；

    l 室内湿度要求：<80%（不结露）；

    l 无明显电磁场干扰；

l 无冲击、无震动；

    l 周围无腐蚀性介质；

    l 周围预留不小于0.7米的维修空间；

l 无明显电磁场干扰；

    l 无冲击、无震动；

    l 周围无腐蚀性介质；

    l 周围预留不小于0.7米的维修空间；
