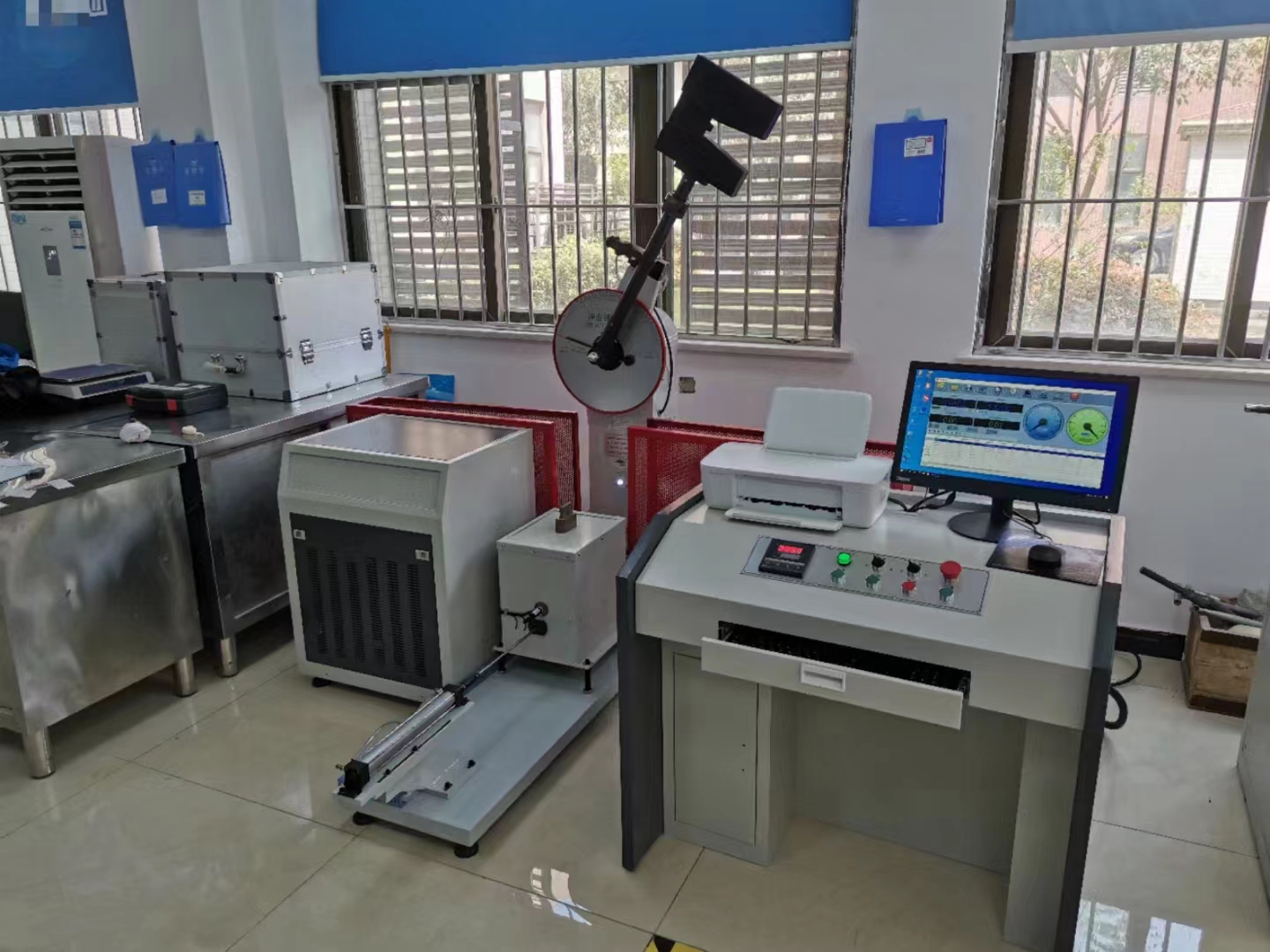

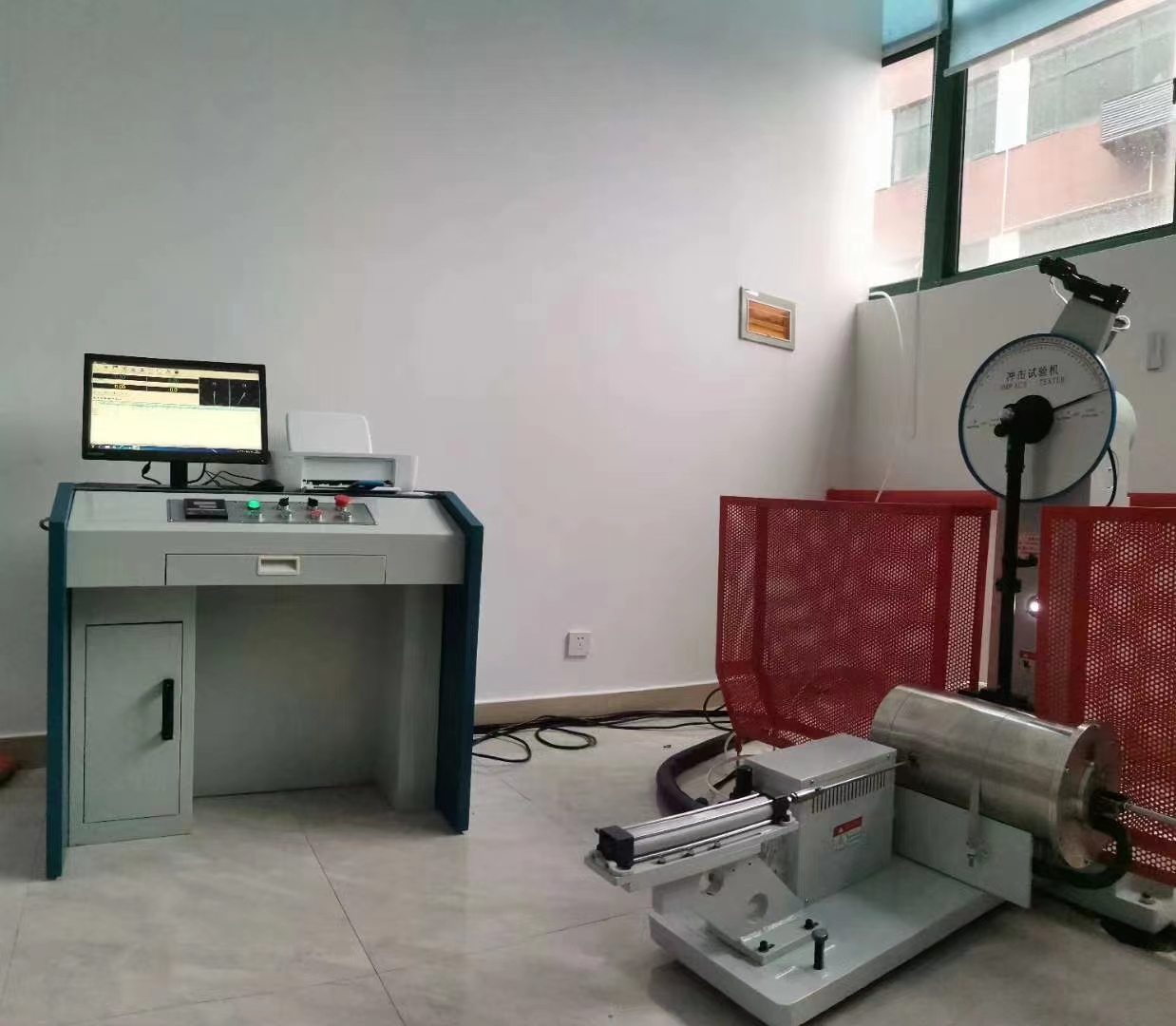

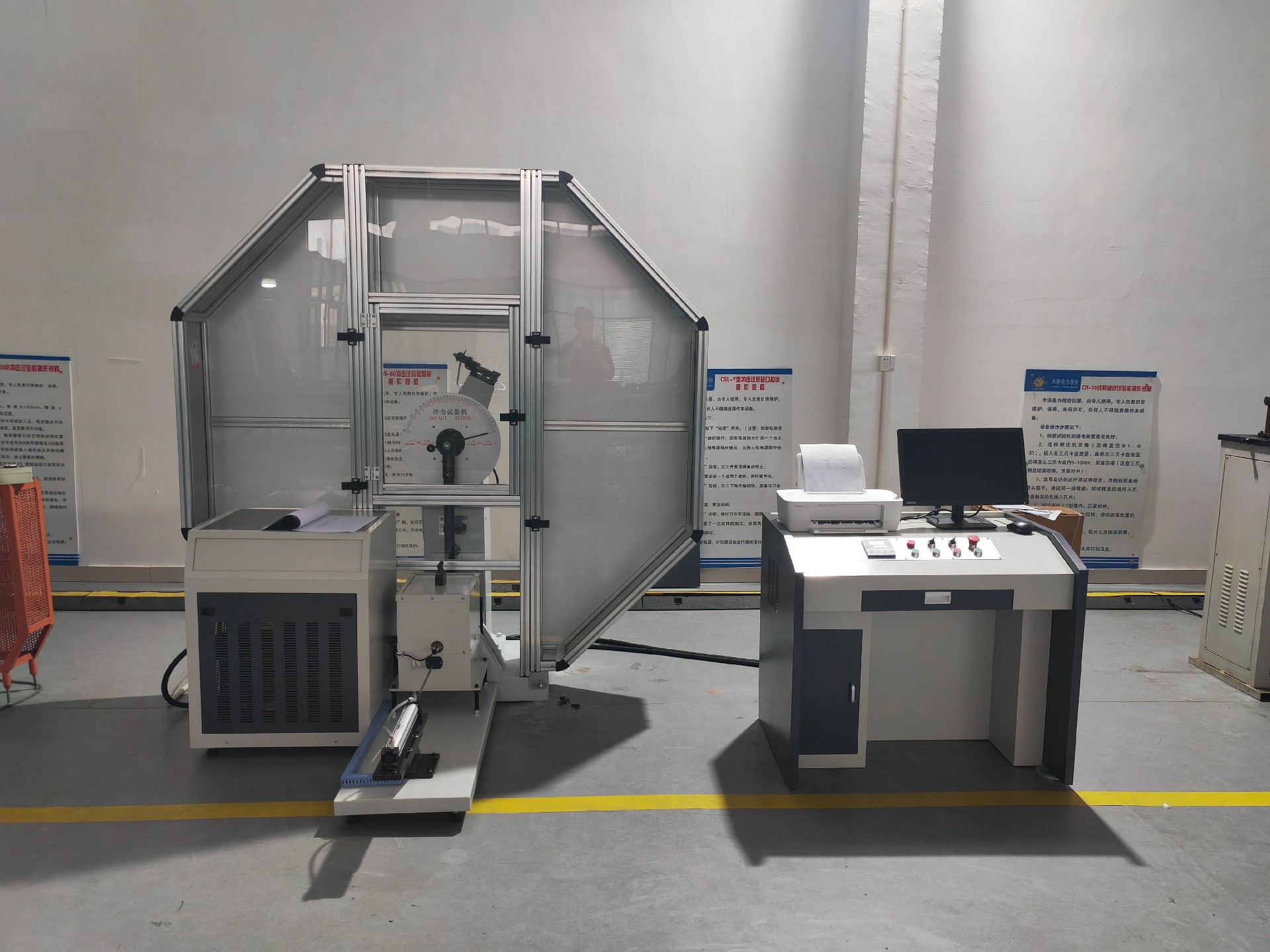

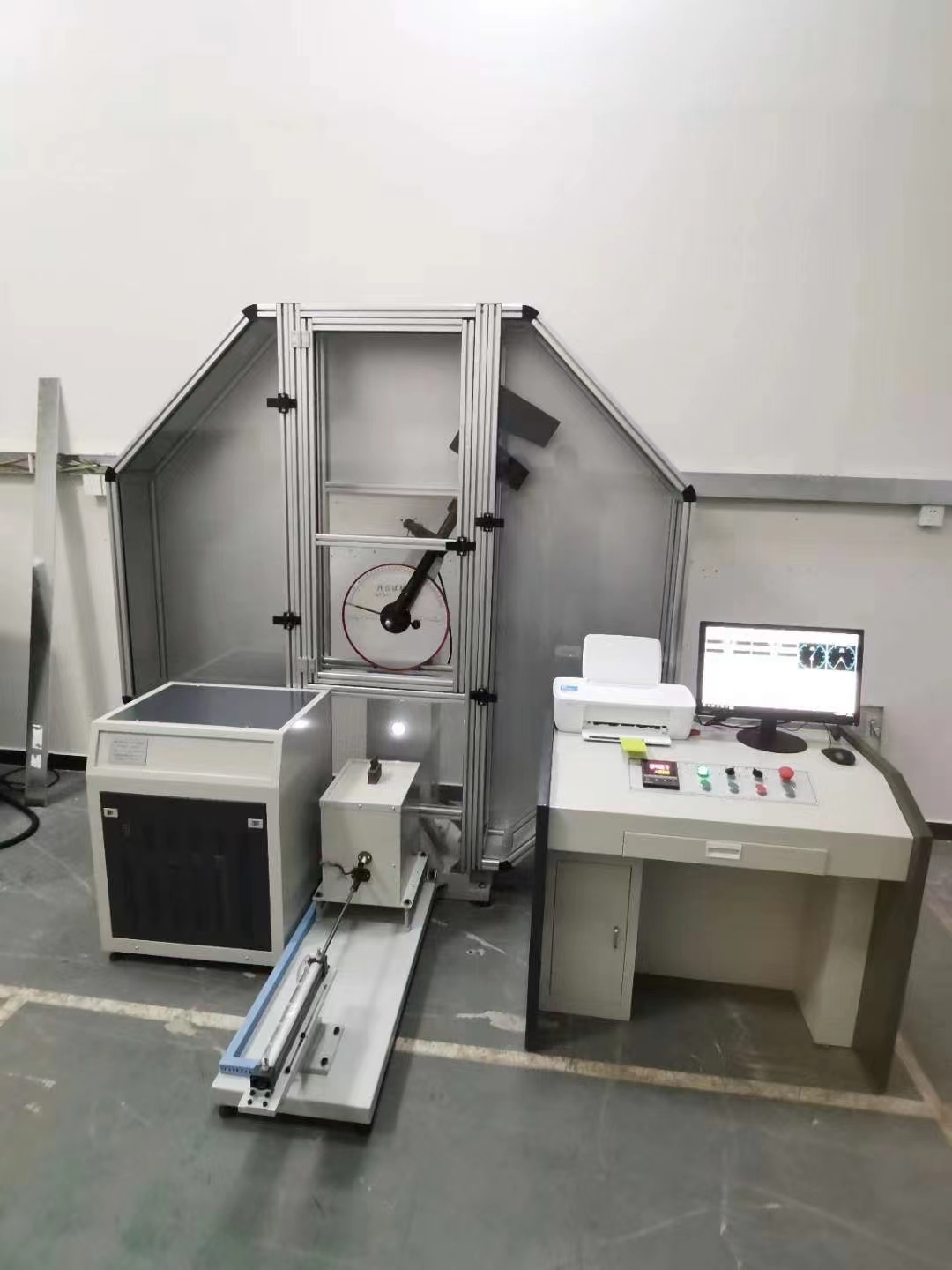

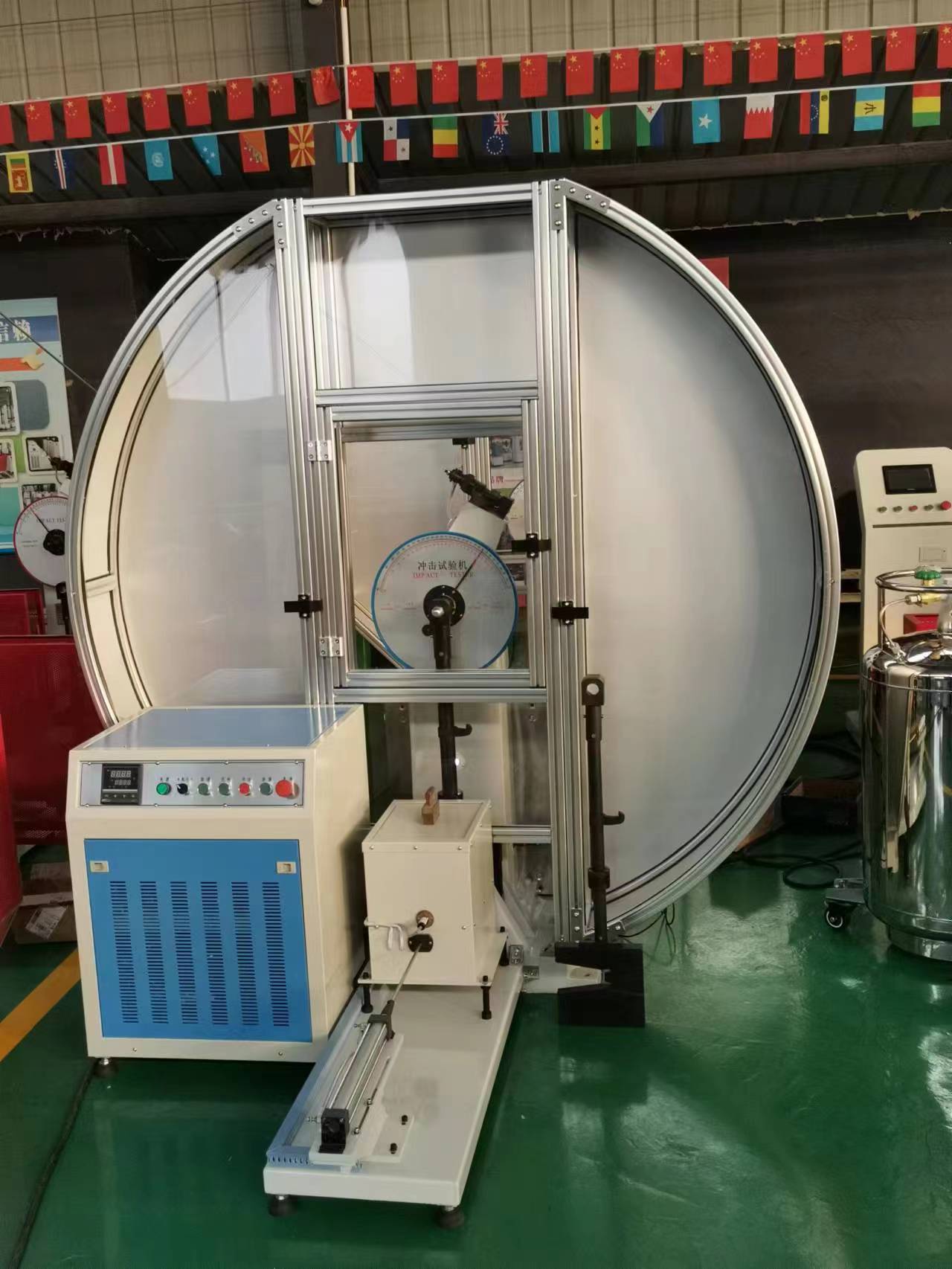

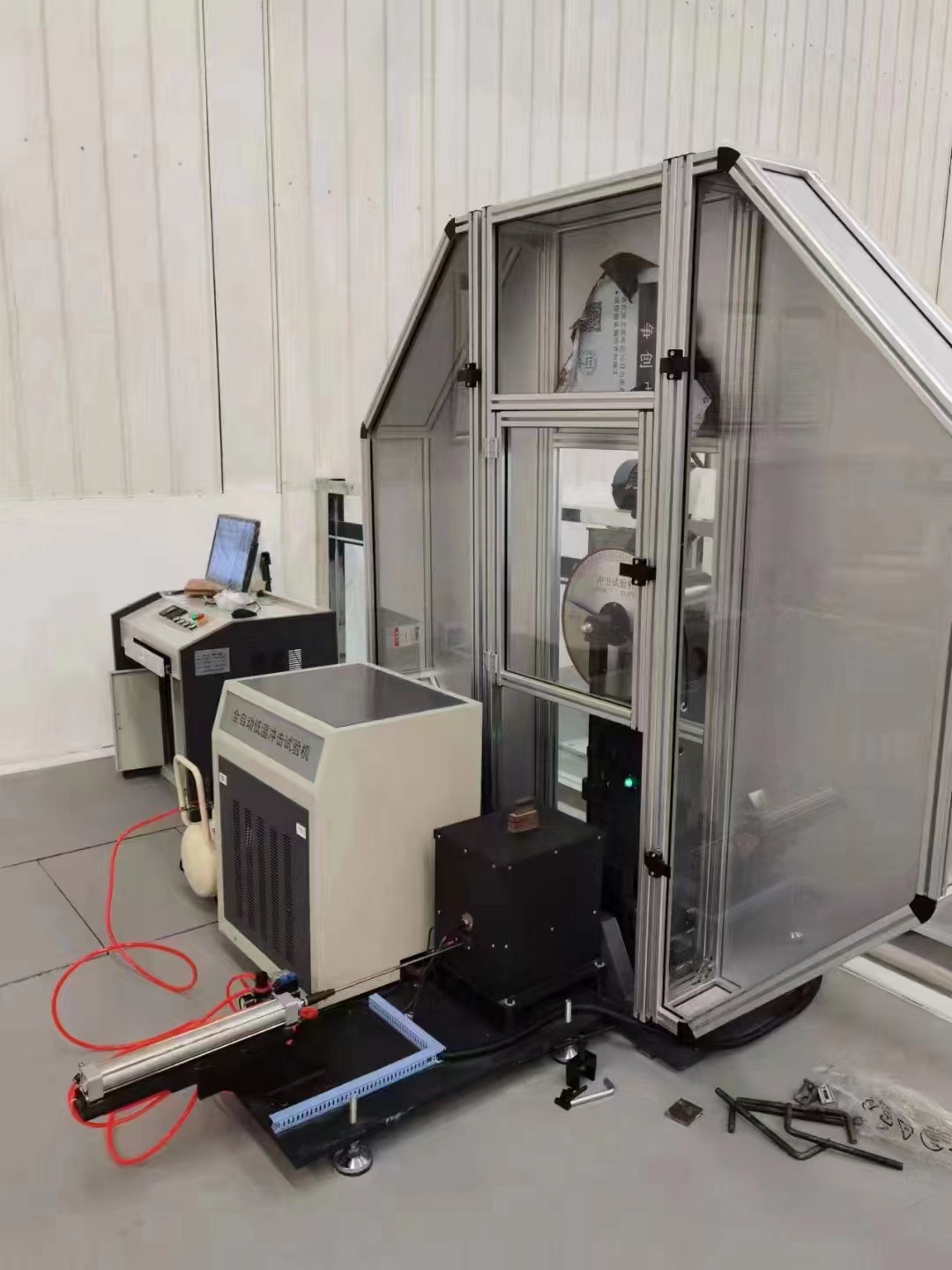

该系列冲击试验机为高刚度主机、微机控制、自动控温、自动送样定位、自动测量记录的试验机，是目前国内高技术水平的摆锤式低温冲击试验机。
该系列冲击试验机根据ISO 148:1998、GB/T 3808-2010《摆锤式冲击试验机的检验》等设计与制造。满足国内和国际金属材料冲击试验标准的要求。
适用标准：
GB/T 2611-2007 《试验机 通用技术要求》
JB/T 7406.1-1994 《试验机术语 材料试验机》
GB/T 3808-2010《摆锤式冲击试验机的检验》
GB/T 229-2007《金属材料 夏比摆锤冲击试验方法》
JJG 145-2007《摆锤式冲击试验机》
ISO 148:1998《Metallic materials-Charpy pendulum impact test》
ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
GB/T 18658-2002《摆锤式冲击试验机检验用夏比V型缺口标准试样》
JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》
技术参数：
项目 | JBDW-300 | ||
冲击能量 | 300J | ||
有效的使用范围 | (20-80 FS) | ||
摆锤预扬角 | 150° | ||
摆轴到打击中心的距离 | 750 mm | ||
摆锤锤质量 | 150J | 10.921KG | |
300J | 21.842Kg | ||
摆锤力矩 | 150J | 80.3848N·m | |
300J | 160.7696N·m | ||
冲击速度 | 5.24 m/s | ||
砧座跨距 | 40 mm | ||
砧座圆角半径 | R1-1.5mm | ||
砧座斜度角 | 11°±1° | ||
冲击刃角 | 30°±1° | ||
冲击刃曲率半径 | 2 mm冲击刀 | 2 mm-2.5mm | |
8 mm冲击刀 | mm 8 mm±0.05 | ||
8mm冲击刃肩角半径 | 0.1 mm-1mm | ||
8 mm 冲击刃宽度 | 4 mm ±0.05 mm | ||
冲击刃宽度 | 10 mm-18mm | ||
冲击刀厚度 | 16 mm | ||
满足试样规格（mm） | 10×10x55 mm | ||
(2) 测量参数：
项 目 | JBDW-300 |
角度测量方式 | 光电编码器 |
角度准确度 | 0.1° |
刻度盘能量分辨率 | ≥0.5J |
微机屏显能量分辨率 | ≥0.01 J |
能量显示模式 | 刻度盘、微机屏显 |
(3) 低温及送样定位机构参数：
项目 | JBDW-300BY |
制冷方式 | 压缩机 |
制冷介质 | 氟利昂 |
温度控制范围（室温≤25℃）. | +30℃~-60℃ |
恒温精度 | ±0.5℃ |
冷却速度 | 30℃~-60℃，不超过50分钟 |
加热模方式 | 电热板 |
温度控制模式 | PID |
数字显示计时器 | 1-99分钟，分辨率1分钟 |
冷却室样品容量 | 20 |
送样方式 | 气动 |
送样定位时间 | ≤5 S |
定位模式 | 气动 |
定位精度 | 0.1 mm |
气动压力 | 0.3~0.7 MPa |
(4) 机器参数：
项目 | JBDW-300BY | |
尺寸 | 主机 | 600×2100×1450mm （长×宽×高） |
低温系统 | 1100x1000x500mm （长×宽×高） | |
电器柜 | 960×620×830mm （长×宽×高） | |
重量 | 主机 | 500 kg |
低温系统 | 200 kg | |
电器柜 | 100 kg | |
电源 | 主机 | 0.37 kW |
低温系统 | 2.5 kW | |
供电电源 | 三相四线制，380V±10%，50Hz/60Hz | |
使用环境 | 无振动，无灰尘；室温(15-25℃；湿度<70% | |
