一、产品介绍

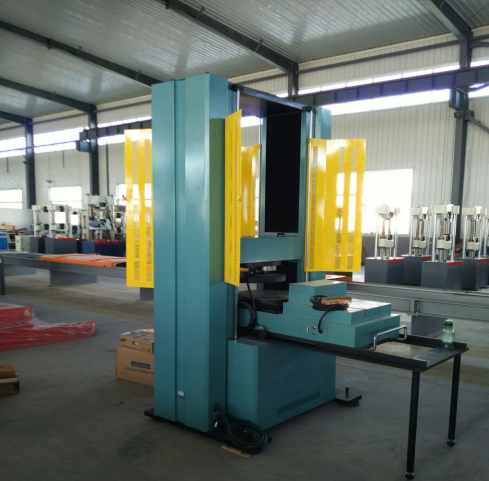

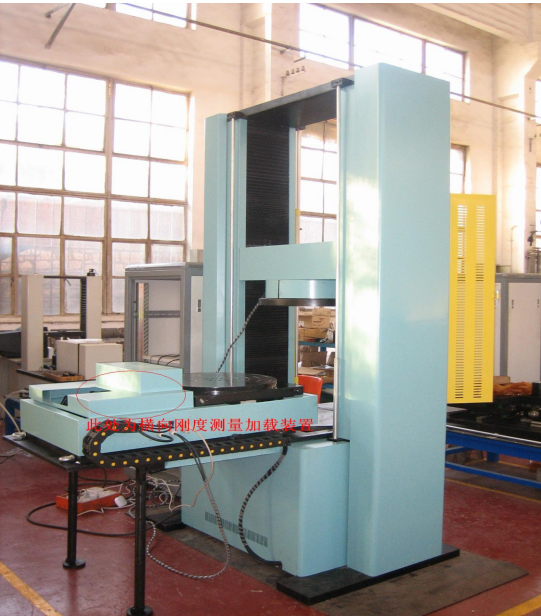

华研微机控制弹簧轴向横向刚度试验机是面向机车弹簧制造企业研制的弹簧负荷试验机，除了具有常规弹簧试验机的测试功能外，能严格按TB/T 2211-2018《机车车辆悬挂装置钢制螺旋弹簧》和欧洲标准EN13298对机车车辆悬挂系统中的螺旋钢悬挂弹簧进行轴向刚度、横向位移、横向力、横向刚度、偏移方向、偏移角度进行测试和计算，输出不同的坐标曲线。
二、标准依据
EN10089《淬火和回火热轧弹簧钢-交货技术条件》
GB/T 224-2008《钢的脱碳层深度测定法》
TB 1758-86《机车车辆弹簧喷丸技术条件》
TB/T 2211-2018《机车车辆悬挂装置钢制螺旋弹簧》
GB/T 4025-2003《人-机界面标志标识的基本和安全规则 指示器和操作器的编码规则》
GB/T 13423-1992《工业控制用软件评定准则》
GB/T 14394-1993《计算机软件可靠性和可维护性》
GB/T 4025-2003《人机界面标志标识》
JB/T 7796-2005《弹簧拉压试验机》
EN13298-2003《铁路应用-悬挂装置部件-钢质螺旋弹簧》

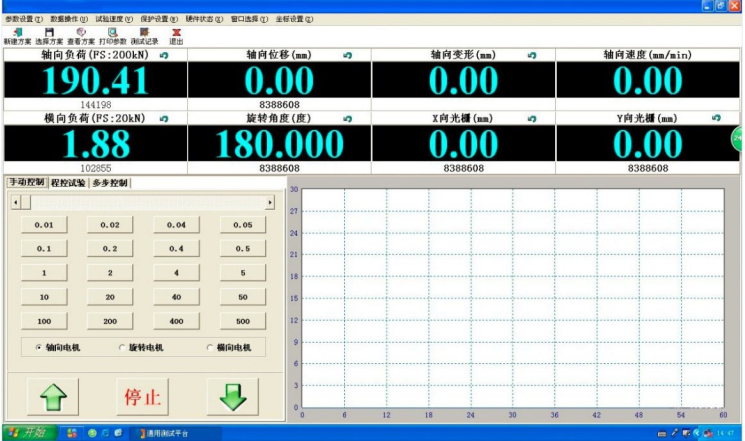

三、软件界面输出结果
序号 | 输出项目 | 结果 |
1 | 弹簧自由长度 | mm |
2 | 弹簧轴向刚度 | kN/mm |
3 | 弹簧横向刚度 | kN/mm |
4 | 水平横向偏移（x和y方向的弯曲） | mm |
5 | 偏移角度 | deg. |
6 | 工作高度（指定负荷的高度） | mm |
7 | 以工作高度或偏移距离作为判断条件，对测试的弹簧进行分组编号 |
四、设备技术参数
序号 | 检 验 项 目 | 技 术 要 求 | ||
1 | 最大试验力 | 轴向 | 横向 | |
200kN | 40kN | |||
2 | 试验力有效测量范围 | 1%-100% | ||
3 | 试验力精确度 | ±0.5% | ||
4 | 试验力最小读数值 | 轴向 | 横向 | |
0.01kN | 0.001kN | |||
5 | 位移最小分辨率 | 0.01mm | ||
6 | 试验力示值相对误差 | 精确测量范围内≤±1.0% | ||
7 | 试验机精度等级 | 1级 | ||
8 | 位移示值精度 | ±（50+0.15L）µm(L为测定的任意位置距离,mm) | ||
9 | 试验机有效试验行程 | 轴向 | 横向 | |
800mm | X向±60mm | Y向±60mm | ||
10 | 轴向上、下压盘平行度误差 | ≤0.2mm | ||
11 | 轴向上、下压盘偏移量误差 | ≤1.0mm | ||
12 | 轴向加载速度 | 0.01mm/min～500 mm/min（无级调速） | ||
13 | 横向加载速度 | 0.01mm/min～200 mm/min（无级调速） | ||
14 | 速度精度 | 速率＜10mm/min时，为设定值的±1%以内；速率≥10mm/min，为设定值的±0.5%以内； | ||
15 | 轴向压盘直径 | ∮500mm | ||
16 | 测试弹簧外径 | ∮100-∮500mm | ||
17 | 测试弹簧内径 | ∮50-∮400mm | ||
18 | 主机工作台左右跨度尺寸 | 700mm | ||
19 | 主机工作台前后宽度尺寸 | 380mm | ||
20 | 设备尺寸（长*宽*高） | 约1376mm*2325mm*2676mm | ||
21 | 试验机重量（净重） | 约3250kg | ||
22 | 试验机外壳颜色 | （颜色可定制） | ||
21 | 机器总功率 | 8.5kW | ||
22 | 电源电压（三相四线，须可靠接地） | 380VAC±10% 50Hz | ||
