岩石变角剪切试验

岩石变角剪切试验机根据GB/T 23561-2010，TB10115-2014要求，不仅能测岩石变角剪切强度，还能测量煤和岩石的单轴抗压力、抗拉力（巴西劈裂方法）、抗剪力等。该装置中附具分为抗压附具、抗拉强度测试附具（巴西劈裂方法）、变角剪切附具，应能对煤和岩石进行压力试验，并能进行单轴抗压强度试验和巴西劈裂试验、抗剪试验，能够自动采集实验数据并计算岩石的单轴抗压强度以及抗拉强度、剪切强度等参数。整套装置的硬件及软件系统符合GB/T 23561.11-2010煤和岩石物理力学性质测定方法的有关规定和推荐方法。

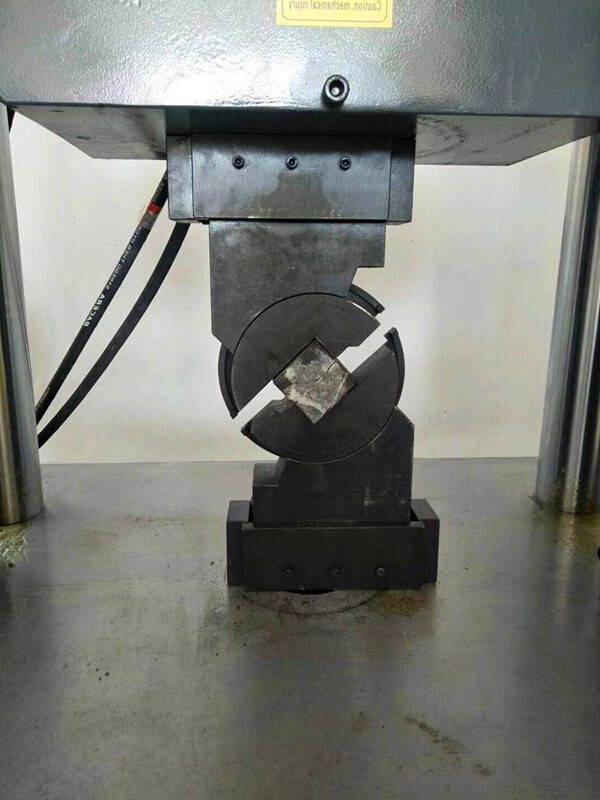

变角附具根据GB/T23561.11-2010设计制作。 该夹具在0°-70°范围内有0°,5°,10°,15°,20°,25°,30°,35°,40°,45°,50°,55°,60°,65°,70°十五个角度可供任意调整变换变角板夹具的角度（α）。夹具只需要更换旋转板就可以适用于边长为50*50*50(mm)的立方体试件或直径￠50mm长度50的圆柱体进行变角剪切试验要求。夹具滚针直径￠3mm、数量41根。
  单轴抗压强度试验：岩石试验放在压力机的上下压板之间进行加压，直至试样被压坏时测得的压力强度值。
煤和岩石抗剪强度试验：煤和岩石试样的某截面在一定的法向应力作用下所承受的Z大剪应力。
根据GB/T23561剪切破坏面AB上正应力δ和剪应力T的计算方法：
δ=（P/F）*cos a
T=(P/F)*sin a
δ 正应力 单位为兆帕
T  剪应力 单位为兆帕
P  试样剪断破坏载荷 单位为牛（N）
F  剪切面积  单位为平方毫米（mm²）
a  剪切面与水平面的夹角  单位为度（°）

     岩石变角剪切试验机产品参数：
1、试验力：1000KN；
2、实验力范围：0～1000KN；
3、试验框架整体刚度：不小于 ；
4、测量相对误差：整体不超过1%，其中载荷测量不超过0.5%，位移测量不超过0.25%；
5、压盘间距：不小于300mm；
6、压盘间距调整为电动调整。
7、立柱间距：不小于300mm；
8、压盘尺寸：不小于Φ200mm；
9、活塞行程：不小于200mm；
10、压头材质：高硬度优质硬质合金；
11、额定电压：220V；
12、可通过伺服机构自动控制加载速度和/或位移速度。
13、安全保护：超过量程的2%自动停机，具有机械限位保护、过载保护、过电流保护、漏电保护等功能，对于试验提供透明保护罩。
