盘扣综合力学试验机

WDW-200盘扣综合力学试验机是我公司开发的经典实用型机型，可同时完成盘扣，轮扣，碗扣，脚手架扣件的各项力学试验，一机多用，操作简单，省事省力，是行业内技术领先的新一代钢盘扣综合力学试验机。

本试验机由四立柱和两个精密滚珠丝杠固定上横梁和工作台面，采用交流伺服电机及驱动器通过同步齿型带，带动两对高精度、无间隙的精密丝杠使中横梁上下移动，其具有结构合理、刚性大、加载平稳、稳定性能好等特点。更换辅具可同时完成轮扣，钢管扣件，碗扣，盘扣脚手架，安全网，安全带，安全绳的各项力学性能试验。

该试验机满足以下标准：

 1.《钢管脚手架扣件》GB15831-2006 ；

2.《碗扣式钢管脚手架》GB24911-2010

 3.《轮扣式钢管脚手架扣件》DB44/T1168-2013

         4.《承插型盘扣式钢管支架构件》JG/T503-2016

5.《绳索有关物理和机械性能的测定》GB/T8834-2006

6.《安全带》GB6095-2009

7.《安全网》GB5725-2009

一、碗扣试验

可完成横杆焊接头焊接强度试验，横杆接头强度试验，下碗扣焊接强度试验，上碗扣强度试验，可调支座抗压试验，

二、脚手架扣件试验

可完成直角（旋转）扣件抗滑试验，直角（旋转）扣件抗破坏试验，对接扣件抗拉试验，扭转刚度试验，底座抗压试验

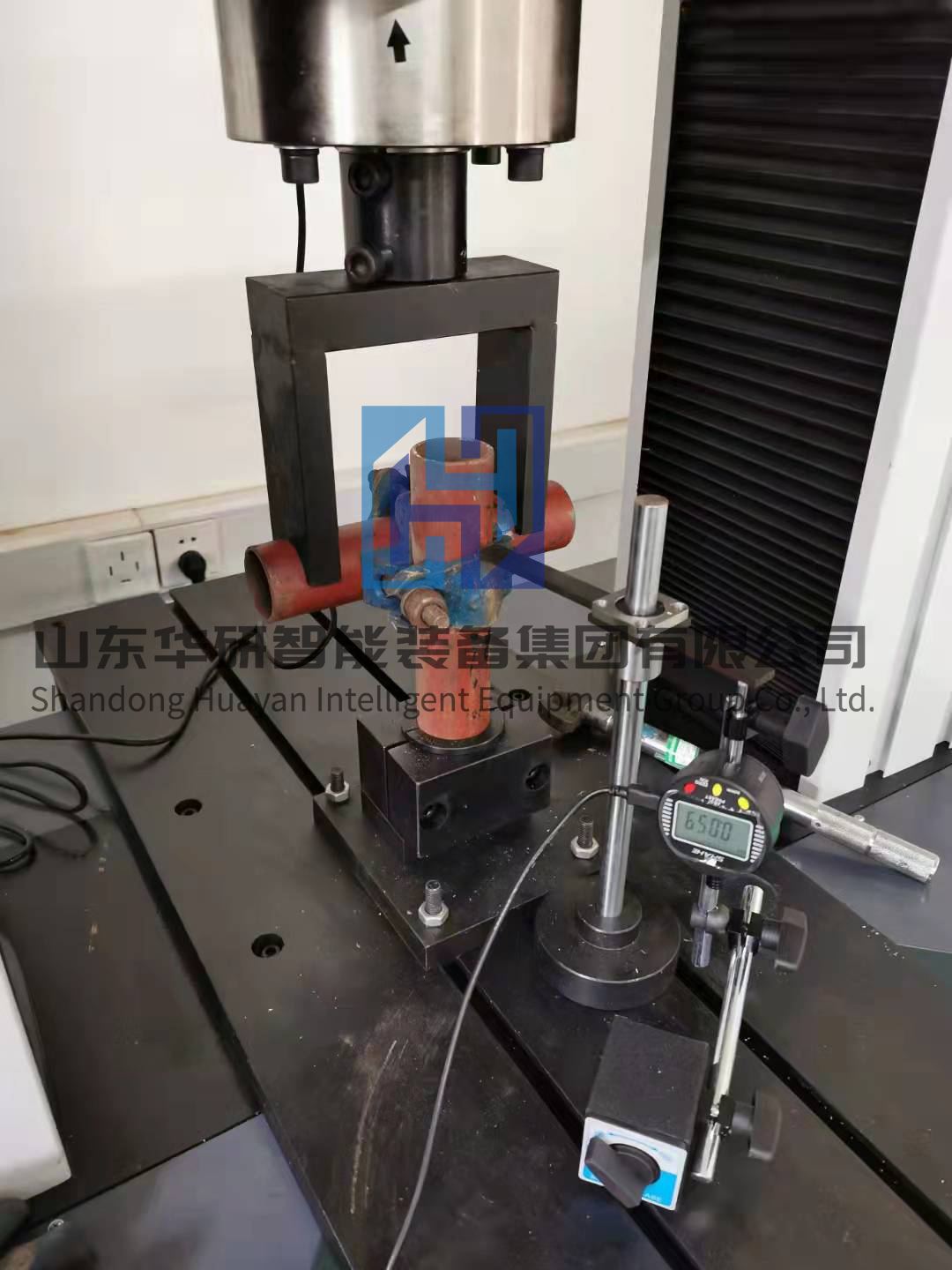

三、盘扣试验

可完成盘扣连接盘双侧弯剪，盘扣连接盘抗弯，盘扣连接盘单侧抗剪，连接盘内侧环焊缝抗剪

四、轮扣试验

可完成轮扣盘立杆焊接强度试验，插头横杆焊接试验，可调支座抗压强度试验

五、安全网试验

可完成开眼环扣试验，T型撕裂试验，断裂强力和断裂伸长，接缝部位拉伸试验，系绳断裂强力试验

六、安全带试验

安全带主带、安全绳静态负荷测试

七、安全绳试验

安全绳静态负荷测试

主要技术指标：

1. 最大试验力：200kN

2. 试验力测量范围：1%--100%

3. 试验力示值精度：优于示值±1%

4. 试验力分辨力：1/300000(全程不分档)

5. 横梁位移测量精度：分辨率高于0.0025mm

6. 变形测量精度：±0.5%（在0.2—10mm范围内）

7. 试验速度范围：0.01—500mm/min,无级调速

8. 速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

9. 恒力、恒变形、恒位移控制范围: 0.2%-100%FS

10．恒力、恒变形、恒位移控制精度:

             设定值<10%FS时,设定值的±1.0%以内

             设定值≥10%FS时,设定值的±0.1%以内

11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内

                     速率≥0.05%FS时为±0.5%设定值内

12. 试验空间： A：拉伸空间：600mm  B：压缩空间:600mm

13. 整机电源：220V±10%,2 kW
