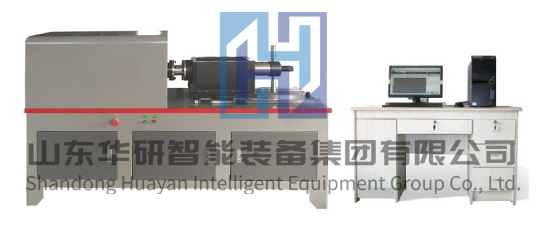

风电行业（高强螺栓）专用螺栓检测仪

风电行业专用高强螺栓测试仪主要用于风电行业大规格螺栓检测，可对大六角头高强螺栓连接副(M33—M64)的紧固轴力、紧固扭矩、扭矩系数、紧固转角、以及总摩擦系数、螺纹摩擦系数、和支撑面摩擦系数等进行检测，显示并打印。当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等。该设备主要用于大型钢结构和大型风电螺栓的检测！

该检测仪参照GB/T32076.7-2015《预载荷高强度栓接结构连接副第 7 部分:M39~M64 大六角头螺栓和螺母连接副》、GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》、GB/T 16823.3-2010《紧固件 扭矩-夹紧力试验》 、ISO16047-2013《紧固件.扭矩/夹持力试验》、GBT16823.2-1997《螺纹紧固件紧固通则》、GB/T50205《钢结构工程施工质量验收规程》、NB/T31082-2016《风电机组塔架用高强度螺栓连接副》、GB/T3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》、GB50205-2001《钢结构工程施工质量验收规范》等有关要求设计制造，可对大六角头高强螺栓连接副(M33—M64)的紧固轴力、紧固扭矩、扭矩系数、紧固转角、以及总摩擦系数、螺纹摩擦系数、和支撑面摩擦系数等进行检测，显示并打印。

结构特点：本设备轴力传感器和扭矩传感器均采用直接测量结构，此结构很好的避免了因间接结构传递引起的各种误差，示值更精确。

二、技术参数：

1、电压： 控制系统220V AC；电机AC 380V

2、伺服电机功率：5.0KW，牵引电机250W

3、输出最高转速：约1r/min

4、轴力检测范围：100-2500kN

5、扭矩检测范围：1000-30000Nm

6、螺栓规格：M33-M64

7、螺栓长度：120m---500m

8、试验精度：轴力±1.0% 扭矩±1.0%

9、外形尺寸（长*宽*高）：3500*1200*1250

10、设备总重量  约7000kg
