煤矿连接销和连接链卧式拉力机

该设备是我公司研发的用于煤矿窄轨车辆连接插销和连接链检测拉伸用的卧式拉伸试验机。符合满足行业标准《AQ1112-2014》煤矿在用窄轨车辆连接链监测规范和行业标准《AQ1113-2014》煤矿在用窄轨车辆连接插销监测规范。

矿车销链卧式拉力试验机主要由主机（框架结构）、矿车进车机构，销链拉伸辅具、加载油缸、伺服油源、伺服控制器，以及相关试验软件、其他必要的附件等组成。

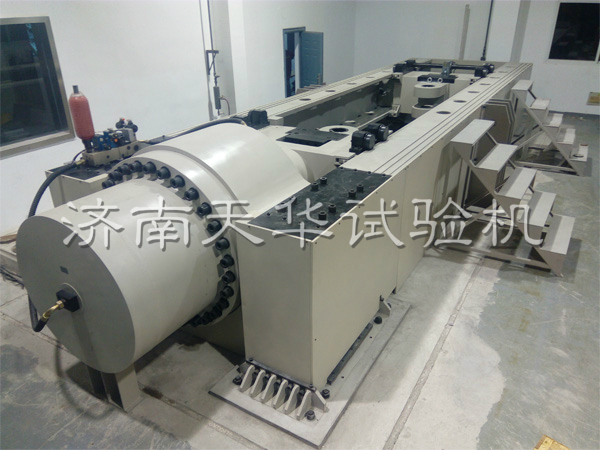

试验机采用四立柱卧式框架结构、自动矿车进出机构，单出杆双作用活塞缸施加试验力、自动控制试验过程，负荷传感器测力、微机显示试验力及试验曲线。

主机部分主要由后梁、双立柱，油缸座、油缸活塞、销链辅具、负荷传感器等部件组成。油缸座、双立柱和后横梁形成受力框架，单出杆双作用低摩擦活塞缸在高压油的作用下产生2000kN的试验力。

做链拉伸检测时用前后夹具，用撤销进行拉伸。

做销拉伸检测时在后夹具上连接上销子拉伸辅具，与前夹具体一起对销子进行拉伸检测。

本部分是试验进行的执行部件。试样的两端分别装在固定横梁和活动横梁上的夹具中，然后由推力油缸带动活动横梁对试样施加试验力。自动控制加荷速度直至试验结束。

1、试验力：2000kN；

2、测力范围：2%～FS；(全程不分档,等效3档)

3、试验力准确度：±1%；

4、拉伸空间（含活塞行程）：2800mm；

5、活塞行程：600mm；空载移动速度不小于300mm/min。

6、试验机有效工作空间（宽×长）约：600mm×2800mm；

7、测力方式：负荷传感器测力；
